Как работает машина для укупорки винтовыми крышками: 5 ключевых шагов для повышения производительности упаковки

Укупорочные машины с винтовыми колпачками являются краеугольным камнем современных упаковочных линий, автоматизируя установку резьбовых колпачков на бутылки и банки. Благодаря точному завинчиванию крышек на контейнеры эти машины оптимизируют процесс укупорки, значительно повышая скорость и стабильность. Отраслевые данные подтверждают, что такая автоматизация может увеличить производительность до 30%, поскольку машины работают непрерывно, не требуя от персонала утомления. В то же время, улучшенный контроль крутящего момента и повторяемость обеспечивают более высокое качество укупорки – исследования показывают, что уровень брака может снизиться примерно на 5% при использовании машинной затяжки колпачков. Одним словом, автоматические укупорочные машины с винтовыми колпачками делают упаковку быстрее и надежнее, помогая производителям сократить трудозатраты и уменьшить количество отходов.

Контейнеры, закрытые с помощью этого оборудования, остаются более свежими и безопасными. Укупорочные машины плотно закрывают бутылки различными крышками (пластиковыми, металлическими или композитными), предотвращая утечки, загрязнение и несанкционированный доступ.Они широко используются в различных отраслях промышленности – от пищевой и косметической до фармацевтической и химической. Например, стеклянные банки с соусами, пластиковые бутылки с водой и даже бочки из-под химикатов можно укупоривать одной и той же технологией (часто с быстрой перенастройкой на разные размеры). Более того, эти машины чрезвычайно универсальны. Современные укупорщики можно настроить практически на любой материал и форму бутылок – стекло, ПЭТ, ПНД, ПП и другие – от крошечных флаконов до больших многолитровых ёмкостей. Их адаптивность – ключевая причина, по которой они считаются незаменимыми на линиях массового производства.

Основные компоненты машины для укупорки винтовыми крышками

Укупорочная машина представляет собой сложный комплекс механизмов, каждый из которых играет важную роль в процессе укупорки. Основные компоненты включают в себя:

• Устройство подачи крышек: Бункер или вибрационная чаша, которая ориентирует и подаёт крышки по одной. Она сортирует смешанные крышки и подаёт их на линию, чтобы каждая бутылка получила крышку. Точная подача обеспечивает бесперебойную работу линии.
• Конвейерная лента: Непрерывно перемещает наполненные бутылки под укупорочные головки. Это обеспечивает равномерный поток, позволяя машине работать на высокой скорости.
• Захват для бутылок/звёздчатое колесо: (в некоторых моделях) удерживает или индексирует бутылки во время укупорки, предотвращая опрокидывание или вращение. Например, звёздчатые колеса могут точно позиционировать бутылки при установке крышек.

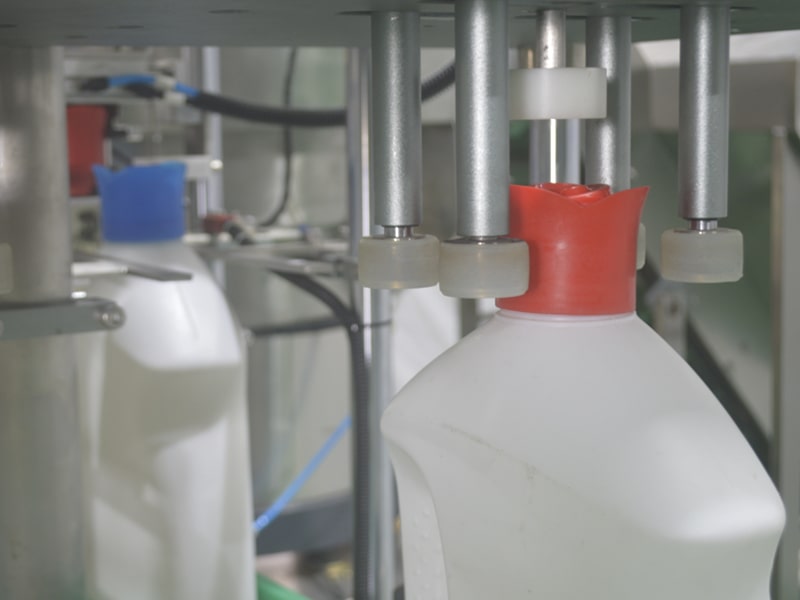

• Укупорочная головка (патрон или шпиндель): Механизм, который фактически затягивает крышку. В шпиндельных укупорщиках вращающиеся колеса (шпиндели) накручивают крышку на резьбу бутылки. В патронных укупорщиках опускающаяся головка с универсальным патроном захватывает крышку и накручивает её на бутылку. Оба типа используют контроль крутящего момента для достижения необходимой плотности затяжки без чрезмерного закручивания.
• Система управления крутящим моментом/сцеплением: Встроенная моментная муфта останавливает затяжку после достижения заданного момента. Это предотвращает чрезмерное затягивание, которое может повредить крышку или контейнер или сделать его невозможным для открывания. Современные машины часто используют пневматическую или электронную муфту, которую можно настроить под различные материалы крышек и бутылок. Например, головки с сервоприводом обеспечивают точный контроль момента затяжки для обеспечения стабильности.
• Рама и шкаф управления: Прочная рама удерживает все детали на месте. Внутри находятся ПЛК или микроконтроллер, а также сервоприводы (или пневматическая логика), которые управляют настройками времени, скорости и крутящего момента. Панель управления позволяет операторам задавать такие параметры, как крутящий момент, размер крышки и скорость конвейера.
• Датчики и осмотр: Многие укупорочные машины оснащены датчиками (фотоэлементами или датчиками крутящего момента) для определения наличия бутылки, положения крышки и точности крутящего момента. После укупорки машина может отбраковать неправильно закрытые бутылки. Эти проверки качества гарантируют соответствие каждой пломбы стандартам перед выпуском продукции.

Каждый компонент должен быть откалиброван и синхронизирован. Например, скорость подачи крышек и конвейера согласована таким образом, чтобы каждая бутылка прибывала точно в момент доставки крышки. Укупорочные головки затем поочередно закрывают крышки с контролируемым усилием. Вместе эти компоненты превращают то, что раньше было медленной ручной работой, в быстрый автоматизированный цикл.

Процесс укупорки: шаг за шагом

Укупорочная машина для винтовых крышек работает в несколько скоординированных этапов. Вот типичная последовательность действий на автоматической линии укупорки:

• Подача крышек: Крышки (смешанные и россыпью) подаются в вибропитатель, который устанавливает их в перевёрнутом положении. Питатель подаёт отдельные крышки в желоб или на дорожку. По мере того, как бутылки перемещаются по конвейеру на место, крышка выдвигается вперёд навстречу каждой поступающей бутылке.
• Размещение крышки: Когда бутылка достигает станции укупорки, машина надевает крышку на её горлышко. В некоторых машинах рычаг опускания крышки аккуратно устанавливает крышку на ёмкость. В полностью автоматической системе этот процесс рассчитан по времени, чтобы каждая бутылка точно соответствовала своей крышке. (В полуавтоматических машинах оператор может вручную установить крышку на место до того, как она коснётся головки.)
• Приложение крутящего момента: Как только крышка плотно прилегает, включается укупорочная головка. Она опускается вниз (в случае патронного укупорщика) или вращается вокруг бутылки (в случае шпиндельного укупорщика) и начинает затягивать крышку. Головка прикладывает крутящее усилие (крутящий момент) для завинчивания крышки. Это усилие тщательно калибруется: достаточно для надёжной герметизации контейнера, но не настолько, чтобы сорвать резьбу или деформировать детали. Датчики или муфты на головке прекращают крутящий момент по достижении заданного значения.
• Выпуск и индекс: Укупоренная бутылка освобождается от захвата или звёздочки, и конвейер продвигает её вперёд. Тем временем следующая бутылка уже установлена. В непрерывно вращающемся укупорщике это происходит плавно для каждой бутылки. В машине периодического действия конвейер может перемещаться вперёд после каждого цикла.
• Осмотр: После укупорки машина проверяет результат. Это может быть ручная проверка рабочими или автоматизированная система (например, датчик количества крышек или лазерный дальномер), которая проверяет наличие и надёжность затяжки каждой крышки. Только бутылки, прошедшие проверку, попадают на маркировку или упаковку.

Каждый из этих этапов обычно занимает доли секунды на автоматическом оборудовании. Например, высокоскоростные роторные укупорщики (такие как XBXG-6/8/10 головок автоматическая ротационная укупорочная машина) может обрабатывать до 100–200 бутылок в минуту. В таких машинах несколько укупорочных головок работают параллельно на разных бутылках во вращающемся карусели, обеспечивая непрерывную высокую производительность. Даже машины средней производительности легко укупоривают 100–300 бутылок в минуту. (Полуавтоматические модели работают медленнее — часто 20–50 бутылок в минуту, что подходит для пилотных запусков или небольших партий.)

Контроль крутящего момента: обеспечение идеальной герметизации

Важнейшим аспектом завинчивания колпачков является крутящий момент – усилие закручивания, необходимое для герметичного закрытия крышки. Крутящий момент измеряется как произведение силы на расстояние (обычно в ньютон-метрах, Н·м). Требуемый крутящий момент варьируется в зависимости от колпачка и бутылки: для тонкой ПЭТ-бутылки может потребоваться всего несколько ньютон-метров, в то время как для тяжёлой стеклянной банки с металлической крышкой – гораздо больше. На практике крутящий момент большинства бутылок для напитков составляет 5–10 Н·м, но крышки для больших банок с солёными огурцами могут превышать этот показатель.

Современные укупорочные машины позволяют точно регулировать крутящий момент. Муфта или сервопривод машины настроены таким образом, что прекращают приложение усилия точно при достижении заданного момента. Такая «контролируемая» затяжка означает, что каждая крышка затянута в соответствии с техническими требованиями: не слишком слабо (что может привести к протечке) и не слишком туго (что может привести к трещине в таре или затруднить открывание). Некоторые машины даже измеряют крутящий момент на каждой бутылке, выявляя любые отклонения. Использование магнитных муфт и серводвигателей обеспечивает высокую точность. Например, высокоскоростные системы SFXB используют магнитную муфту без трения для достижения надёжного и стабильного крутящего момента на высоких скоростях.

Тщательный контроль момента затяжки имеет решающее значение. Он обеспечивает безопасность продукта (отсутствие протечек и порчи) и удобство для покупателя (крышки легко открываются). Он также важен для защиты от несанкционированного вскрытия: правильно затянутая крышка остаётся на месте до тех пор, пока её не открутят намеренно. Поэтому высококлассные винтовые укупорщики часто оснащены системами контроля момента затяжки в режиме реального времени, иногда называемыми головками контроля момента затяжки или системами контроля момента затяжки, для обеспечения единообразия на протяжении миллионов контейнеров.

Регулировки и гибкость размера крышки

Укупорочные машины с винтовыми крышками отличаются гибкостью. Они легко адаптируются к широкому диапазону диаметров и форм колпачков. Например, многие укупорщики используют сменные головки патрона или прокладки, которые можно менять для колпачков от малого (20–30 мм) до большого (80–100 мм) диаметра. Некоторые машины оснащены универсальным или самоцентрирующимся патроном, который автоматически захватывает любой колпачок в широком диапазоне диаметров (например, 28–70 мм) без необходимости ручной переналадки.

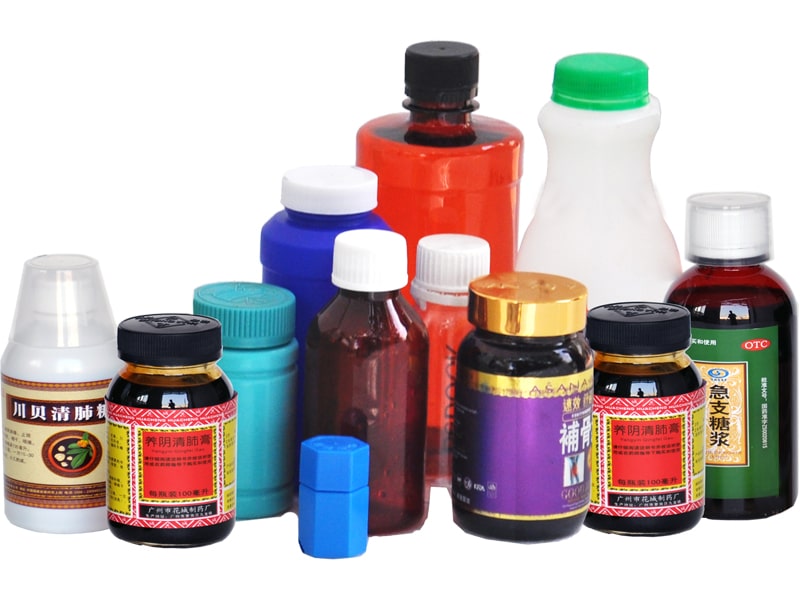

Такая адаптивность означает, что одна машина может работать с различными линейками продуктов. Как показано на рисунке, фабрика по розливу в банки может упаковывать различные продукты, используя крышки разных размеров. Один и тот же винтовой укупорщик можно настроить (заменив патронные вставки или перенастроив направляющие) для работы с банками в один день и бутылками в другой, без существенных простоев. Ключевым моментом является то, что положение укупорочной головки и настройки муфты легко задаются с помощью органов управления или маховиков. После настройки машина автоматически применяет правильный крутящий момент для каждого нового размера крышки.

Производители часто указывают диапазон диаметров колпачков, с которыми могут работать их машины. Например, универсальный укупорщик с патроном может работать с крышками диаметром от 28 до 82 мм благодаря сменным деталям, а шпиндельный укупорщик может работать с крышками даже большего размера. Конструкция конвейеров и направляющих для бутылок также обеспечивает быструю переналадку: выдвижные направляющие, регулируемые рельсы и интеллектуальные датчики помогают быстро запускать следующий производственный цикл. Таким образом, современные винтовые укупорщики остаются высокоуниверсальными, готовыми к переключению между продуктами без ущерба для качества укупорки.

Типы машин для укупорки винтовыми крышками

Машины для укупорки винтовыми крышками выпускаются в нескольких исполнениях в зависимости от различных производственных потребностей:

• Ручные укупорщики: Ручные инструменты или настольные машины для очень малых объёмов. Оператор держит или устанавливает каждую крышку и затягивает её рычагом или гаечным ключом. Эти инструменты просты и недороги, но работают очень медленно (несколько бутылок в минуту), обычно используются в лабораториях или на небольших стартапах.
• Полуавтоматические укупорочные машины: Оператор обычно устанавливает бутылки (иногда и крышки) в нужное положение, а машина приводит в движение укупорочную головку. Например, рабочий может подвести бутылку под опускающийся патрон и нажать на курок, чтобы затянуть крышку с заданным моментом. Эти машины могут укупоривать примерно 20–50 бутылок в минуту, что быстрее, чем ручные методы, и часто имеют регулируемый момент затяжки. Они обеспечивают хороший баланс для среднего производства без полной автоматизации.
• Автоматические (полностью автоматические) укупорочные машины: Они интегрируются в упаковочные линии и требуют минимального вмешательства человека. Полностью автоматический винтовой укупорщик использует устройство подачи для установки крышек и механически перемещает бутылки под вращающимися головками. Он может укупоривать от сотен до тысяч бутылок в минуту. Как отмечает один источник, автоматические машины могут подавать, ориентировать и надевать крышки на контейнеры с высокой скоростью, что снижает трудозатраты и максимизирует производительность. Крупные роторные укупорщики могут легко достигать производительности 600–1200 бутылок в минуту при параллельном использовании нескольких станций укупорки.

Помимо уровня автоматизации, винтовые укупорщики классифицируются по способу укупорки (шпиндельные или патронные), как указано выше. Шпиндельные укупорщики используют вращающиеся колёса для затягивания колпачков при прохождении бутылок, что подходит для широких непрерывных линий. Укупорщики с патронными укупорщиками опускают на каждую бутылку резьбовую головку, что идеально подходит для точного управления и широко применяется в фармацевтической или химической промышленности, где точность критически важна. Оба типа укупорщиков могут быть одноголовочными (для очень медленных линий), многоголовочными роторными (для высокой производительности) или поточными непрерывного действия.

Интеграция в производство и производительность

Интеграция укупорочной машины с винтовыми колпачками в линию розлива требует согласования её скорости и формата с другим оборудованием. Для достижения наилучших результатов убедитесь, что скорость укупорки соответствует производительности розлива. Например, если линия розлива разливает 120 бутылок в минуту, укупорочная машина должна быть настроена (и поддерживаться) на ту же скорость, не создавая задержек. Современные машины позволяют синхронизировать конвейеры, и многие из них оснащены буферами или накопительными столами для компенсации небольших несоответствий.

Выбор автоматического укупорщика винтовыми колпачками обеспечивает очевидные преимущества в производительности. Он сокращает потребность в ручном труде (при установке колпачков), освобождая рабочих для других задач и улучшая эргономику рабочего места. Исследования показывают, что переход с полуавтоматической системы на автоматическую может увеличить производительность до 50%. Это также повышает стабильность: каждая бутылка укупоривается с одинаковым крутящим моментом и в одинаковом положении, что сводит к минимуму брак. Кроме того, автоматические машины часто оснащены такими функциями, как станции отбраковки и сортировка, что дополнительно повышает выход продукции.

Примером высокой производительности является роторный укупорщик SFXB: он способен укупоривать все виды винтовых крышек со скоростью до 100–200 бутылок в минуту. Его головки с магнитной муфтой обеспечивают быстрое и надежное приложение крутящего момента даже на максимальной скорости. Как отмечается в отраслевых отчетах, для большинства линий средней производительности укупорщик непрерывного действия топового класса достигает производительности 200–600 бутылок в минуту. Во всех случаях использование автоматического винтового укупорщика соответствует целям бережливого производства, повышая производительность и сокращая отходы.

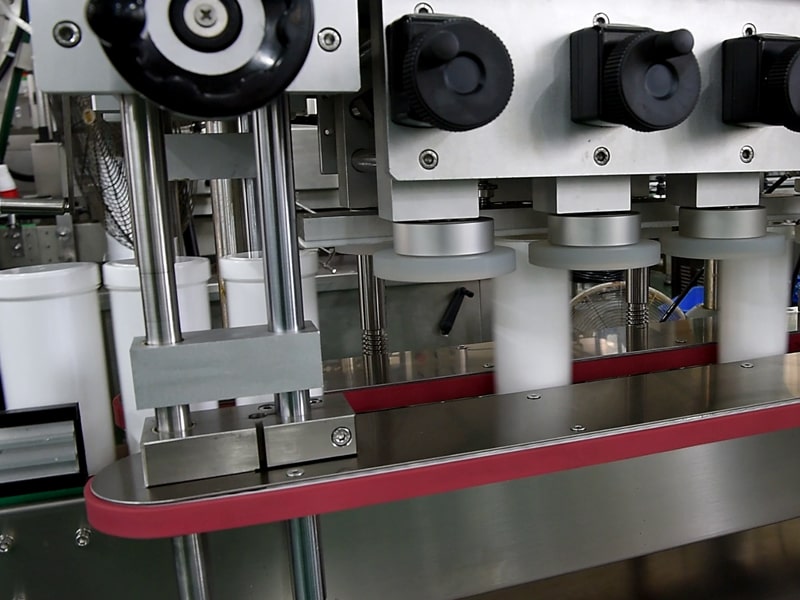

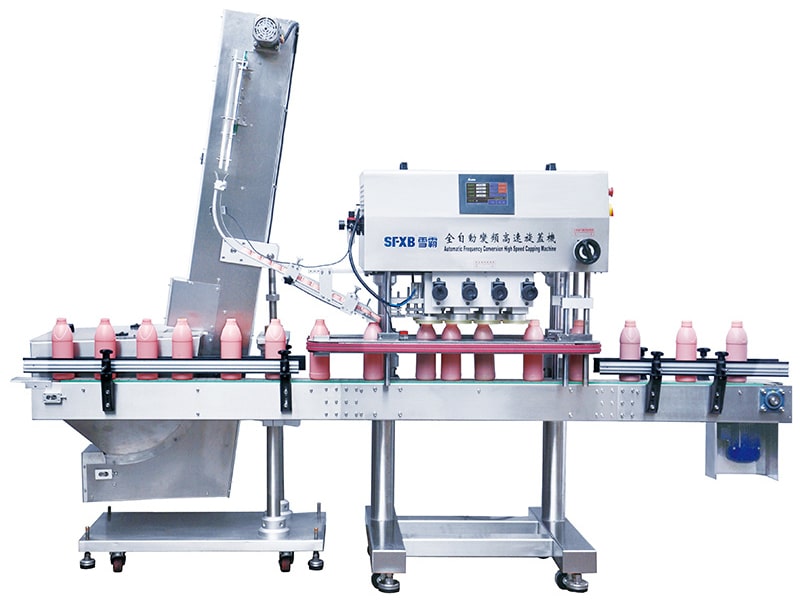

Рисунок: Полностью автоматическая высокоскоростная укупорочная машина с преобразованием частоты

Выше показана современная система укупорки винтовыми крышками для пластиковых контейнеров с химическими веществами. Такие машины могут быть оснащены специальными устройствами подачи крышек и зажимными патронами для работы в различных отраслях промышленности (химической, производства средств личной гигиены, пищевой и т.д.). Как отмечают эксперты SFXB, эти машины обеспечивают надежную герметизацию, сохраняя целостность продукта и отвечая стандартам безопасности. Будь то на косметическом заводе или на заводе по розливу соков, внедрение качественной укупорочной машины гарантирует эффективность работы и качество продукции.

Техническое обслуживание и надежность

Как и любое точное оборудование, укупорочные машины требуют регулярного технического обслуживания для обеспечения их бесперебойной работы в течение длительного времени. Вот несколько рекомендаций по обеспечению их бесперебойной работы:

• Смазка: Регулярно смазывайте шестерни, направляющие и подшипники в соответствии с графиком производителя. Правильная смазка снижает износ и шум.
• Проверка крутящего момента: Периодически проверяйте, обеспечивает ли машина правильный крутящий момент. Используйте калиброванный тестер крутящего момента на образцах колпачков, чтобы убедиться в отсутствии дрейфа настроек.
• Очистка: Очистите оборудование от пыли, мусора и пролитого продукта. Чистая укупорочная машина предотвращает застревание и проблемы с гигиеной. Используйте рекомендуемые чистящие средства для чистки конвейерных лент и устройств подачи крышек.
• Осмотрите изнашиваемые детали: Осмотрите захваты, вставки патрона, ремни и датчики на предмет износа. Замените все изношенные или треснувшие детали, прежде чем они выйдут из строя.
• Выравнивание датчика: Убедитесь, что фотоэлементы или другие детекторы правильно направлены и на них нет пыли, чтобы каждая бутылка и крышка были обнаружены надежно.
• Обучение операторов: Убедитесь, что персонал обучен замечать такие проблемы, как неправильное расположение крышки или странные шумы. Раннее обнаружение проблем квалифицированным оператором предотвращает более масштабные простои.

Соблюдение этих инструкций (и руководства по эксплуатации) обеспечит точность укупорки машины. Многие современные машины также оснащены простым сенсорным экраном для диагностики или системами оповещения, позволяющими заблаговременно планировать техническое обслуживание. Правильное техническое обслуживание не только продлевает срок службы машины, но и повышает качество продукции. Неправильно отрегулированная или загрязненная машина может привести к протечкам или загрязнению колпачков, если её не проверять.

Часто задаваемые вопросы

Заключение

Подводя итог, можно сказать, что машина для укупорки винтовыми колпачками использует точную механическую и управляющую технику для автоматического надевания и закручивания колпачков на тару. Она начинается с устройства подачи колпачков, которое подаёт их, затем транспортёра и головки, которые устанавливают и закручивают колпачки с контролируемым моментом, и завершается проверкой качества укупоренной продукции. Такая автоматизация значительно превосходит ручную укупорку и повышает надёжность герметизации тысяч бутылок.

Для любого производителя, стремящегося повысить производительность и надежность упаковки, автоматический винтовой укупорщик — бесценный актив. Понимая, как работает процесс укупорки, производители могут лучше выбирать и настраивать оборудование. Ведущие производители, такие как SFXB Мы предлагаем передовые автоматические укупорочные машины с такими функциями, как сервоуправляемые головки, простая смена колпачков и прочная конструкция, отвечающая самым разным требованиям. Инвестиции в такую машину часто являются логичным шагом: они окупаются за счёт повышения производительности, снижения трудозатрат и уменьшения количества дефектов упаковки.
