Descrição dos produtos

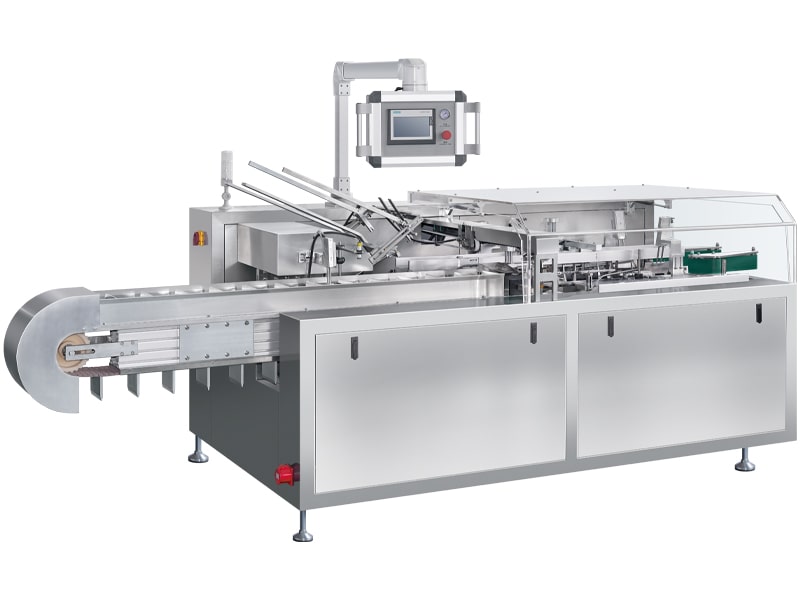

A Máquina de Encartuchamento Automática GDZ-130 é um novo tipo de máquina desenvolvida e projetada com a integração de tecnologias nacionais e internacionais avançadas para alimentação e encaixotamento automáticos de diversos tipos e especificações de produtos. O design geral é altamente eficiente e compacto, e o mecanismo de alimentação é fácil de ajustar. O número desejado de caixas a serem preenchidas pode ser definido na tela de operação. Através de diversos alimentadores automáticos, ela realiza todo o processo de transporte e detecção automática de material online, dobragem de instruções (dobra e transporte de 1 a 4 vezes), inserção de material na caixa, impressão do número do lote, selagem das linguetas de papel em ambas as extremidades da caixa (também adequada para adesivo hot melt), rejeição de materiais faltantes e saída do produto final, entre outras funções.
 |
| Máquina de etiquetagem de garrafas + máquina de embalagem de caixas (GDZ-130P) |
 |
| Alimentador de embalagens multimateriais + máquina de encadernação (GDZ-130D) |
 |
| Alimentador de embalagens multimateriais + máquina de encadernação (GDZ-120E) |
 |
 |
 |
| Armazenamento de caixa de papel
Pode acomodar mais caixas de papel prontas de uma só vez, reduzindo a intervenção manual. Integra-se perfeitamente com o dispositivo automático de sucção de caixas, o que pode aumentar significativamente a eficiência do trabalho e a automação da máquina. |
Mecanismo de transporte de material
Diferentes mecanismos de transporte são configurados com base no material para atingir a operação de automação da máquina. |
|
 |
 |
 |
| Manual de instruções do mecanismo de dobragem Ele pode atingir vários modos de dobra (1-4 dobras) e é sincronizado com a inserção do material na caixa por meio de controle fotoelétrico. |
Máquina de adesivo hot melt (Opcional dependendo da caixa de papel) |
Mecanismo de selagem de caixa Ele pode realizar a inserção da língua e a selagem da caixa com adesivo hot melt. |
Parâmetro técnico
- Adaptabilidade a diferentes tamanhos, formatos e tipos de caixas, bem como a vários tipos de itens (com diferentes mecanismos de alimentação) para atender a diversas necessidades.
- O sistema de controle automático PLC, a regulagem de velocidade de frequência variável e os componentes elétricos são provenientes de marcas de renome internacional.
- Utiliza um sistema operacional de interface homem-máquina (IHM), com desligamento automático em caso de sobrecarga mecânica.
- Rejeição automática de caixas sem materiais de embalagem e instruções.
- Equipado com recursos de autodiagnóstico, capaz de monitorar o status do equipamento e emitir alertas para manutenção e reparo oportunos, bem como funções de contagem de produtos.
- A máquina apresenta uma estrutura geral simples, ocupa pouco espaço, mantém um desempenho estável e é fácil de operar e entender.
Principais Parâmetros Técnicos
| Velocidade de encadernação 30-120 caixas/min | |||
| Caixa de papelão | Qualidade | 250-350g/㎡【dependendo do tamanho da caixa】 | |
| Tamanho （C×L×A） | (70-200) mm × (35-120) mm × (14-70) mm | ||
| Folheto | Qualidade | 60-70g/㎡ | |
| Tamanho do folheto desdobrado (C×L) | (80-250)㎜×(90-170)㎜ | ||
| Dobrar (C×L) | 【1-4】Dobras | ||
| Ar comprimido | Pressão de trabalho | ≥0,6mpa | |
| Consumo de ar | 120-160L/min | ||
| Fonte de energia | 380 V 50 Hz | ||
| Potência do motor principal | 1,5 kW | ||
| Dimensões gerais (C×L×A) | GSZ-130 | 2650㎜×1300㎜×1900㎜ | |
| GSZ-130D | 4300㎜×1300㎜×1900㎜ | ||
| GSZ-130E | 5500㎜×1300㎜×1900㎜ | ||
| GSZ-130P | 4300㎜×1300㎜×1900㎜ | ||
| Peso da máquina | GSZ-130 | Cerca de 1400 kg | |
| GSZ-130D | Cerca de 1600 kg | ||
| GSZ-130E | Cerca de 1800 kg | ||
| GSZ-130P | Cerca de 1600 kg | ||
LISTA DE COMPONENTES
| Não. | Nome | Modelo/Especificação | Marcas | Qtd. |
| 1 | CLP | S7-200 ST40 | SIEMENS | 1 |
| 2 | Tela sensível ao toque | Smart700 1 | SIEMENS | 1 |
| 3 | Conversor de frequência | DVP01521A | SIEMENS | 1 |
| 3 | contator CA | GML-12 | LG | 1 |
| 4 | Parada de emergência | ZB2 BC4D | SCHNEIDER | 1 |
| 5 | Revezamento intermediário | LY2M 24V | OMRON | 5 |
| 6 | Codificador | E6B2-CWZ6C 1000P/R | OMRON | 1 |
| 7 | Interruptor se aproximando | TL-Q5MC1-Z | OMRON | 1 |
| 8 | Sensor fotoelétrico | E3ZG-D61-S | OMRON | 1 |
| 9 | Amplificador de fibra óptica | E3X-NA11 | OMRON | 1 |
| 10 | Unidade de fibra óptica | E32-ZD200 | OMRON | 1 |
| 11 | Motor de engrenagem | CH-32-1500-10-S | VOLSON | 1 |
| 12 | Caixa de indexação | DS83-4L-180 | ZHONGLI | 1 |
| 13 | Unidade de tratamento de fonte de ar | GFR30010-F1 PT | AIRTAC | 1 |
| 14 | Válvula solenóide | 4V210-08-B | AIRTAC | 2 |
| 15 | Válvula solenóide de vácuo | 3V310-10-BW | AIRTAC | 1 |
| 16 | Gerador de vácuo | ZH20DS-03-04-04 | AIRTAC | 1 |
| 17 | Silenciador de espuma | PAL04 | AIRTAC | 2 |
| 18 | Cilindro | TN25*30 | AIRTAC | 1 |
| 19 | Cobrir | Aço inoxidável | 1 CONJUNTO |
LISTA DE EMBALAGEM
| Não. | Nome | Espec. | Unidade | Qtd. | Observação |
| 1 | Máquina de encadernação automática | GSZ-130P | definir | 1 | |
| 2 | Chave de fenda reta | 4″ | computador | 1 | |
| 3 | Chave de fenda Phillips | 4″ | computador | 1 | |
| 4 | Chave inglesa | 8″ | computador | 1 | |
| 5 | Chave inglesa | 10″ | computador | 1 | |
| 6 | Chave Allen | alongado | definir | 1 | |
| 7 | Lata de óleo de pressão | Lata de óleo de pressão | computador | 1 | |
| 8 | Chave sólida | 8-10 | computador | 1 | |
| 9 | Chave sólida | 12-14 | computador | 1 | |
| 10 | Chave sólida | 17-19 | computador | 1 | |
| 11 | Ventosa a vácuo | Φ32 | computador | 4 | |
| 12 | Transportador de folhetos | 900×15×1 | computador | 2 | |
| 13 | Transportador de folhetos | 840×15×1 | computador | 2 | |
| 14 | Alicate de bico chato | 8″ | computador | 1 | |
| 15 | Alicate de bico longo | 4″ | computador | 1 | |
| 16 | Folha de mola | computador | 4 | ||
| 17 | Letras de aço | 0-9 (letra vista de trás) | computador | 10 para cada |
Documentos técnicos
| Não. | Documentos técnicos | Unidade | Qtd. | Observação |
| 1 | Manual do usuário para máquina de caixa automática GDZ-130 | cópia | 1 |
Âmbito de aplicação
- Indústria Farmacêutica: Comprimidos, cápsulas, injeções, etc.
- Indústria de Alimentos e Bebidas: Produtos alimentícios (como chocolates, doces, biscoitos) ou produtos líquidos (como bebidas, molhos).
- Indústria de cosméticos: Cosméticos e produtos de cuidados pessoais.
- Produtos para o lar: Detergentes, agentes de limpeza, sabões, etc.
- Indústria Eletrônica: Dispositivos eletrônicos, componentes, etc.
- Indústria de brinquedos: Produtos de brinquedo.
- Produtos Industriais: Vários produtos industriais e componentes mecânicos, peças automotivas, etc.
- Dispositivos médicos: Equipamentos médicos e consumíveis médicos e muito mais.
- Material de escritório: Papelaria, material de escritório, etc.
