Guide pratique sur la technologie des machines de remplissage de sachets à bec verseur (2025)

Sur le marché actuel des biens de consommation en constante évolution, le sachet à bec verseur est devenu la référence absolue pour l'emballage des produits liquides et semi-liquides, reconnu pour sa praticité, sa durabilité et sa présentation soignée. Des jus et yaourts aux détergents et huiles automobiles, cet emballage innovant est omniprésent. Cependant, derrière chaque sachet à bec verseur parfaitement présenté en rayon se cache un processus de remplissage et de scellage précis, complexe et hautement sophistiqué.

Pour les responsables de production, les ingénieurs d'emballage et les décideurs en matière d'achats, comprendre la réponse à «Comment sont remplies les sachets à bec verseur ?« L'apprentissage d'une procédure opérationnelle ne se limite pas à la maîtrise d'une technologie fondamentale qui conditionne l'efficacité de la production, la qualité des produits, la maîtrise des coûts et même la réputation de la marque. Un équipement ou un processus inadapté peut avoir des conséquences désastreuses, notamment des fuites de produits, une réduction de la durée de conservation, des gaspillages de matériaux et des arrêts de production. »

Ce guide approfondi propose une analyse scientifique et professionnelle de l'ensemble du processus de remplissage des sachets à bec verseur. Nous aborderons d'abord la microscience des matériaux d'emballage, puis les deux principales méthodes de remplissage industriel, puis décortiquerons l'anatomie mécanique sophistiquée d'une remplisseuse de sachets à bec verseur moderne et vous fournirons un cadre stratégique pour la prise de décision. Plus qu'un simple manuel d'utilisation, il s'agit d'un rapport complet conçu pour vous aider à réaliser des investissements intelligents, à optimiser votre production et à acquérir un avantage concurrentiel stratégique.

Chapitre 1 : La science négligée : un remplissage parfait commence par une compréhension approfondie de la poche à bec verseur

Avant d'aborder les machines de remplissage, il est essentiel de comprendre une chose fondamentale, mais essentielle : une poche à bec verseur n'est pas un simple contenant, mais un système de matériaux composites conçu avec précision. Ses propriétés physiques et sa conception structurelle sont des prérequis qui dictent l'ensemble du processus de remplissage et de scellage des poches à bec verseur.

1.1 Déconstruction de la poche à bec moderne : le secret des structures composites multicouches

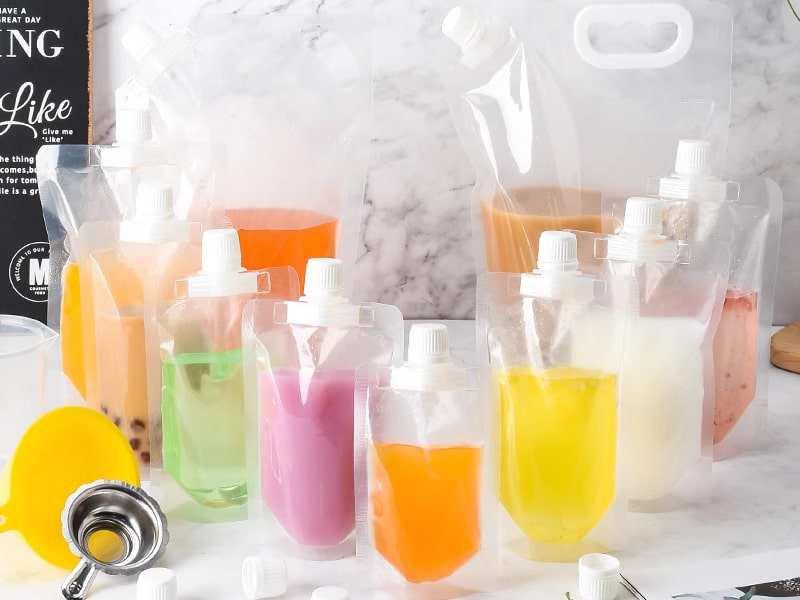

Une pochette à bec verseur typique est constituée de plusieurs couches de films fonctionnels laminés ensemble, chaque couche jouant un rôle indispensable.

  ● Couche extérieure – PET (polyéthylène téréphtalate) : En tant que couche d'impression, le PET offre une excellente imprimabilité, une brillance élevée et une rigidité structurelle, garantissant une belle apparence d'étagère et un corps de pochette ferme.

  ●  Couche barrière intermédiaire – AL (feuille d'aluminium) ou VMPET (PET métallisé sous vide) : Il s'agit du « cœur » du sachet à bec verseur, la couche barrière essentielle. La feuille d'aluminium peut bloquer près de 100% d'oxygène, d'humidité, de lumière et d'odeurs, ce qui la rend essentielle pour les produits très sensibles aux facteurs environnementaux, tels que les jus, les produits laitiers et les produits pharmaceutiques. Le VMPET offre une alternative plus économique avec de bonnes propriétés barrières.

  ●  Couche de renfort fonctionnelle – NY (Nylon/Polyamide) : Le rôle principal de la couche de nylon est de fournir une résistance à la perforation et une flexibilité supérieures, protégeant l'emballage contre la perforation pendant le transport et la manutention.

  ●  Couche intérieure/thermoscellable – PE (polyéthylène) : Couche interne, le PE est le matériau en contact direct avec le produit et doit être conforme aux normes de sécurité alimentaire. Il sert également de couche de thermoscellage, et son point de fusion et ses propriétés déterminent directement les paramètres de la scelleuse de sachets à bec verseur.

Différentes combinaisons de ces matériaux permettent de créer des solutions adaptées à des applications spécifiques. Par exemple, une combinaison PET/AL/NY/PE offre des performances barrières de premier ordre, idéales pour les jus haut de gamme ou les produits médicaux. À l'inverse, un mélange BOPP/NY/PE peut être utilisé pour les mélanges de poudre sèche, où les exigences de barrière sont moins strictes. La logique derrière ce choix de matériau est directement liée à l'équipement de remplissage ultérieur. Un sachet haute barrière avec une couche d'aluminium, conçu pour les jus très acides, aura une rigidité et des caractéristiques de thermoscellage différentes de celles d'un simple sachet en PE. Par conséquent, le système de préhension du sachet, le convoyeur et le module de thermoscellage de la remplisseuse doivent être conçus et calibrés pour ces propriétés spécifiques du matériau afin d'éviter les plis, les dommages ou les défauts de scellage pendant la production.

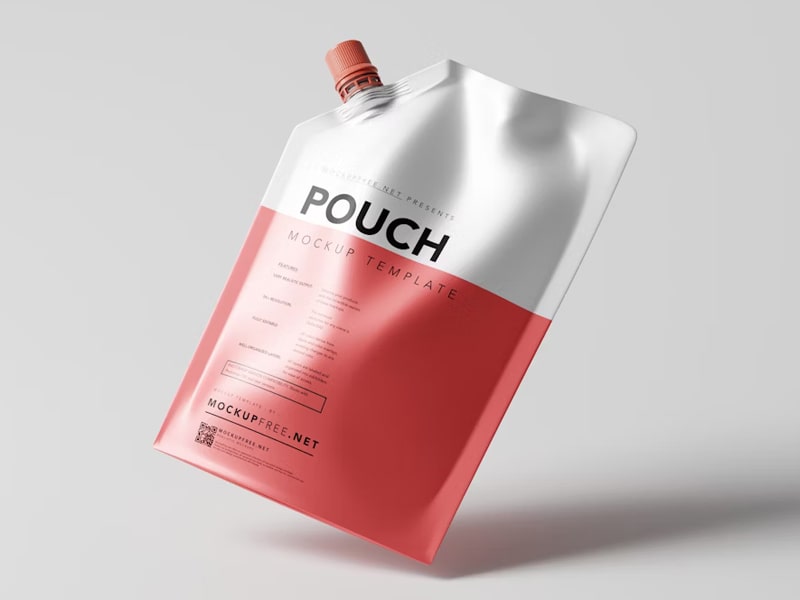

1.2 Le bec verseur et le bouchon : l'ingénierie au-delà d'une simple ouverture

Le bec verseur et le bouchon sont généralement fabriqués en PEHD (polyéthylène haute densité) ou en PP (polypropylène) de qualité alimentaire, mais leur conception est bien plus qu'une simple ouverture filetée.

  ●  Conception structurelle : Par exemple, les becs verseurs à une seule encoche sont courants pour les sauces ou les huiles, tandis que les becs verseurs à double encoche offrent une étanchéité plus solide, souvent utilisée pour les boissons qui nécessitent d'être secouées ou pressées fréquemment.

  ●  Considérations techniques : Le diamètre et la longueur du bec verseur, ainsi que sa position sur le sachet (coin supérieur ou centre supérieur), ne sont pas des choix de conception arbitraires. Ces paramètres influencent directement le choix de la méthode de remplissage. Un bec verseur de petit diamètre est plus adapté aux liquides à faible viscosité et influence la vitesse de remplissage d'une remplisseuse de sachets à bec verseur. La position du bec verseur est liée à la précision de préhension et de positionnement de la remplisseuse.

En résumé, le sachet lui-même est la variable première et la plus critique de tout système automatisé. Une compréhension approfondie des matériaux et de la structure de l'emballage constitue la première étape du choix et de la configuration de l'équipement de remplissage adapté, et constitue la base d'une production efficace et fiable.

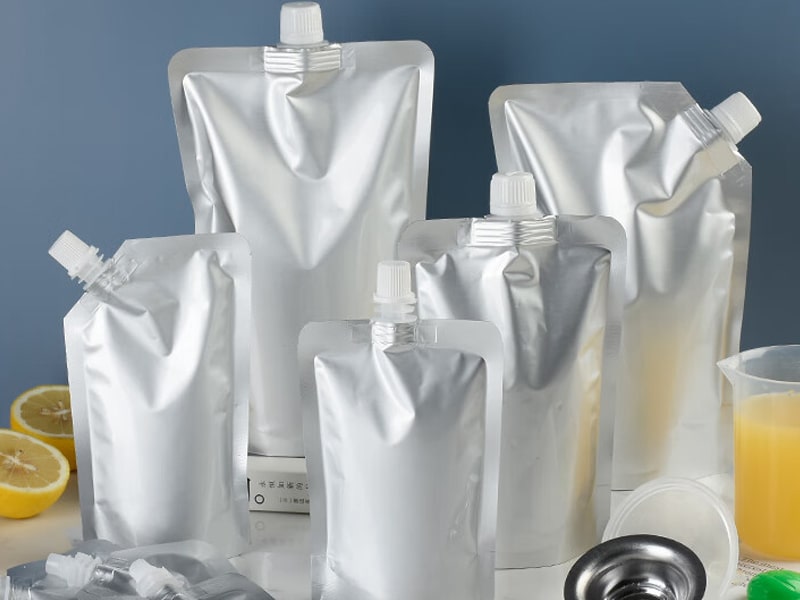

Sachets à bec verseur en aluminium

Chapitre 2 : Les deux philosophies fondamentales du remplissage : une analyse approfondie des méthodologies

En production industrielle, le remplissage des sachets à bec verseur suit principalement deux méthodologies distinctes. Le choix entre ces deux « philosophies » détermine non seulement le flux de production, mais a également un impact direct sur la vitesse, la flexibilité et les points critiques de contrôle qualité de la ligne de production.

2.1 Philosophie A : Remplissage par le bec verseur (méthode du sachet « pré-scellé »)

Cette méthode utilise des « sachets préfabriqués » où le corps du sachet est déjà entièrement scellé, seul le bouchon étant séparé.

  ● Description du processus :

1. Les sachets préfabriqués sont introduits automatiquement ou manuellement dans la station de remplissage de sachets à bec verseur.

2. Une buse de remplissage spécialisée, dimensionnée pour correspondre au diamètre intérieur du bec, est insérée avec précision dans le bec.

3. Le produit (généralement un liquide à faible viscosité comme du jus ou une soupe claire) est injecté avec précision dans la poche par la buse.

4. Après le remplissage, la pochette est transférée vers la station de bouchage de la pochette à bec verseur.

5. Le système de bouchage récupère automatiquement un bouchon et le serre sur le bec avec un couple prédéfini et précis.

  ●  Avantages : Le corps principal du sachet étant scellé à l'usine de fabrication, la qualité et l'intégrité du scellage sont optimisées. Cette méthode réduit considérablement le risque de contamination de la zone de scellage par le produit lors du remplissage.

  ● Limites : La vitesse de remplissage est limitée par l'ouverture du bec verseur, ce qui la rend généralement plus lente. Elle est sujette au colmatage et à l'inefficacité lors de la manipulation de produits à haute viscosité ou contenant des particules.

2.2 Philosophie B : Remplissage par l'ouverture du sachet (méthode « remplir puis sceller »)

Cette méthode utilise des sachets préfabriqués où le bec verseur et le bouchon sont déjà fixés, mais une ouverture non scellée (ou « ouverture de remplissage ») est laissée en haut ou sur le côté du corps du sachet.

  ●  Description du processus :

1. Les pinces mécaniques ou les ventouses à vide de la machine d'emballage de sachets à bec verseur ouvrent l'ouverture de remplissage réservée.

2. Une buse de remplissage plus large descend dans l'ouverture pour injecter le produit dans le sachet. Cette méthode est idéale pour les sauces à haute viscosité, les gels et même les aliments contenant de petites particules.

3. Après le remplissage, la pochette est transférée vers la station de thermoscellage critique de la machine de remplissage et de scellage de pochettes à bec verseur.

4.De puissantes barres de thermoscellage appliquent une température, une pression et un temps précis pour créer un joint final solide et esthétique.

  ●  Avantages : Grâce à son ouverture de remplissage beaucoup plus grande que le bec verseur, la vitesse de remplissage est considérablement augmentée. Son adaptabilité à une large gamme de viscosités de produits élargit son champ d'application.

  ● Limites : La qualité du scellage final dépend entièrement des performances de la machine de remplissage et de scellage. Par conséquent, le poste de thermoscellage est le point de contrôle qualité le plus critique de cette méthode, exigeant une stabilité et une précision élevées de l'équipement.

La différence entre ces deux méthodologies explique pourquoi le marché propose des équipements aux fonctions essentielles apparemment similaires, mais fondamentalement différentes. Lorsqu'un acheteur potentiel recherche une remplisseuse-boucheuse de sachets à bec verseur, il recherche en réalité un équipement conforme à la philosophie A, dont la technologie de base est le bouchage précis à couple contrôlé. Lorsqu'il recherche une remplisseuse-boucheuse de sachets à bec verseur, il a besoin d'un équipement conforme à la philosophie B, dont la technologie de base est un système de thermoscellage stable et fiable. Un fabricant prévoyant de conditionner du ketchup et choisissant par erreur une machine de philosophie A conçue pour les jus sera confronté à une faible efficacité de production et à des colmatages fréquents. Par conséquent, bien distinguer ces deux méthodes est une condition essentielle pour faire le bon choix d'équipement.

Chapitre 3 : Anatomie d'une machine de remplissage de sachets à bec verseur moderne : une plongée en profondeur dans le noyau mécanique

Une remplisseuse de sachets à bec verseur moderne et entièrement automatique est un système hautement intégré combinant des technologies mécaniques, électroniques, pneumatiques et de contrôle intelligent. Comprendre sa structure interne et son flux de travail est essentiel pour évaluer ses performances et sa valeur.

3.1 Architecture du système : rotatif ou en ligne

  ●  Machines d'emballage de sachets préfabriqués rotatifs : Cet équipement utilise une tourelle circulaire, où les sachets passent par plusieurs stations indépendantes pour la préparation, l'ouverture, le remplissage et le scellage/bouchage des sachets, selon un mouvement rotatif. Sa structure compacte et son fonctionnement fluide en font un équipement idéal pour les lignes de production continue à grand volume et à produit unique, comme celles des grandes entreprises de boissons ou de produits laitiers.

  ●  Systèmes de remplissage en ligne/horizontaux : Les sachets se déplacent le long d'une ligne droite et horizontale d'un poste à l'autre. Cette configuration offre généralement plus de flexibilité et de commodité pour le changement de tailles et de formes de sachets, ce qui la rend plus adaptée aux entreprises disposant de gammes de produits variées nécessitant des changements de production fréquents.

3.2 Le flux de travail automatisé : un parcours de précision de la poche vide au produit fini

Quelle que soit l'architecture, le flux de travail d'une machine de remplissage automatique de sachets à bec verseur suit une série d'étapes précises :

  ● Étape 1 : Alimentation et manipulation des sachets

  ○ Le système d'alimentation automatique est le point de départ de l'automatisation. Un bras robotisé ou une ventouse prélève avec précision un sachet préfabriqué dans le magasin et le place sur les pinces de la machine.

  ○ Des capteurs avancés détectent la présence et le positionnement correct de la pochette, évitant ainsi les cycles vides ou les mauvais placements qui pourraient provoquer des erreurs et des arrêts de ligne.

● Étape 2 : Ouverture de la pochette et codage de la date

  ○ Cette étape est cruciale pour les machines utilisant la méthode « remplissage-scellage ». Un dispositif mécanique ou pneumatique ouvre de manière fiable l'orifice de remplissage réservé, le préparant ainsi au remplissage.

  ○ À ce stade, une imprimante à transfert thermique (TTO) ou un codeur à jet d'encre est souvent intégré pour imprimer les dates de production, les numéros de lot et les dates d'expiration sur la pochette.

  ● Étape 3 : Le cœur du noyau – La station de remplissage de précision

  ○ Il s'agit du cœur de la mesure des produits et du contrôle des coûts. Des caractéristiques de produits différentes nécessitent des technologies de remplissage différentes :

  ■ Remplisseuse à piston servo : utilise un servomoteur pour entraîner un piston pour un remplissage volumétrique précis, ce qui en fait le choix idéal pour les produits à haute viscosité comme les crèmes, les sauces et les soupes épaisses en raison de sa grande précision.

  ■ Remplisseuse à débitmètre massique/magnétique : Il s'agit du summum de la technologie de remplissage pour les liquides de faible à moyenne viscosité (comme les jus, le lait et les huiles). Elle mesure directement la masse ou le volume du liquide qui la traverse, est pratiquement insensible aux fluctuations de température ou de pression et minimise le gaspillage de produit.

  ■ Remplisseur par gravité/débordement : une solution économique pour les liquides très fluides comme l'eau et le vin, permettant d'obtenir un niveau de remplissage constant grâce au contrôle du niveau de liquide.

  ○ Les conceptions de buses avancées avec fonctions « anti-goutte » et « anti-aspiration » garantissent que l'embouchure de la poche et l'équipement restent propres après chaque remplissage, évitant ainsi toute contamination croisée.

  ● Étape 4 : La fermeture finale – Capsulage ou scellement

  ○ Le module de bouchage d'une machine de remplissage et de bouchage de sachets à bec verseur :

  ■ Son cœur est une tête de capsulage servocommandée. Contrairement aux simples capsuleuses pneumatiques, la « servocommande » permet à la machine d'appliquer une force de rotation (couple) programmable et extrêmement précise.

  ■ Un contrôle précis du couple est essentiel : un couple trop faible entraîne des fuites, tandis qu'un couple trop élevé peut endommager le bouchon ou le filetage. Le système comprend également l'alimentation automatique des bouchons, ainsi que la détection et le rejet des bouchons manquants.

  ○ Le module de scellage d'une machine de remplissage et de scellage de sachets à bec verseur :

  ■ Ceci est basé sur la science du thermoscellage : sous le triple contrôle précis de la température, de la pression et du temps de maintien, la couche intérieure en PE de l'embouchure de la pochette fond et se refusionne, formant un joint hermétique et solide.

  ■ Pour certains matériaux ou applications spéciaux, des technologies alternatives comme le scellage par ultrasons peuvent également être utilisées.

  ● Étape 5 : Contrôle qualité et décharge

  ○ En fin de ligne, une trieuse pondérale en ligne est souvent intégrée pour vérifier si le volume de remplissage est dans les limites de tolérance, ou un système de vision est utilisé pour inspecter l'intégrité du joint.

  ○ Les produits qualifiés sont finalement déchargés sur un convoyeur pour être conditionnés en aval et mis en caisse.

Comprendre la complexité technique de ces modules est essentiel pour différencier la valeur de différentes machines. Par exemple, deux machines annoncées comme « entièrement automatiques » peuvent afficher des prix très différents. Une machine moins chère peut utiliser des actionneurs pneumatiques pour le remplissage et le bouchage ; bien que rapide, sa précision est moindre, l'écart type du volume de remplissage est plus important et le couple de bouchage peut fluctuer avec la pression d'air. Une machine plus coûteuse, en revanche, utilise des servomoteurs pour le remplissage et le bouchage. Cela signifie que le volume de remplissage peut être programmé avec une précision d'une fraction de millilitre, et le couple de serrage est identique sur chaque bouchon. Pour une entreprise de conditionnement de produits pharmaceutiques de haute valeur ou de jus bio, le gaspillage à long terme causé par le manque de précision de ces derniers pourrait largement dépasser l'investissement initial supplémentaire dans une machine servocommandée de haute précision. Cela incite les acheteurs à regarder au-delà des indicateurs superficiels tels que le nombre de sachets par minute et à évaluer le véritable retour sur investissement en termes de réduction des coûts d'exploitation et de garantie de la qualité.

Chapitre 4 : Le cadre de sélection stratégique : comment choisir la bonne machine d'emballage de sachets à bec verseur

Choisir la bonne machine d'emballage de sachets à bec verseur est une décision stratégique, et non une simple question d'approvisionnement. Cela nécessite une prise en compte globale des besoins de production, de la taille de l'entreprise et des plans de croissance futurs.

4.1 Le spectre de l'automatisation : adapter l'équipement à l'échelle de l'entreprise

Des startups aux grandes multinationales, les entreprises de différentes tailles ont des besoins très différents en matière d’automatisation.

  ●  Remplissage manuel : C'est le point de départ idéal pour les petits ateliers ou les start-ups. Le coût est extrêmement faible, mais le rendement l'est tout autant (environ 500 à 1 000 sachets/heure), et il repose fortement sur le travail manuel, avec une précision de remplissage et une qualité de scellage variables.

  ● Machine de remplissage de sachets à bec verseur semi-automatique : Il s'agit de la passerelle vers l'automatisation. Un opérateur doit généralement placer manuellement les sachets, tandis que la machine effectue automatiquement le remplissage et le scellage/bouchage. La cadence est modérée (environ 2 000 à 5 000 sachets/heure), ce qui en fait un choix idéal pour les PME, les tests de marché ou les entreprises proposant une grande variété de produits nécessitant des changements de ligne fréquents.

  ●  Machine de remplissage automatique de sachets à bec verseur : Il s'agit de la solution idéale pour la production à grande échelle. L'intervention manuelle est minimisée, la cadence est élevée (pouvant atteindre 8 000 à 12 000 sachets/heure, voire plus) et la régularité est maximisée. L'investissement initial est élevé, mais le coût unitaire d'emballage est le plus bas en production à grande échelle.

Pour une comparaison plus directe, le tableau ci-dessous résume les indicateurs clés pour différents niveaux d'automatisation :

Tableau 1 : Matrice de comparaison des systèmes de remplissage de sachets à bec verseur

4.2 Au-delà de la vitesse : critères de sélection critiques

Outre la vitesse de production, les facteurs suivants sont tout aussi, voire plus, critiques dans le processus de prise de décision :

  ● Caractéristiques du produit : La viscosité du produit, sa présence ou non de particules, son pH et sa sensibilité à la température déterminent directement la technologie de remplissage à utiliser (piston, débitmètre, etc.).

  ●  Hygiène et assainissement : Pour le nourriture, boisson, et industries pharmaceutiquesLes équipements doivent être conformes aux normes telles que les BPF (Bonnes Pratiques de Fabrication Actuelles). Il est essentiel de choisir un équipement en acier inoxydable 304 ou 316L facile à nettoyer et compatible avec les systèmes CIP/SIP (Nettoyage en Place/Stérilisation en Place).

  ●  Efficacité du changement : Pour les entreprises produisant plusieurs références, la rapidité et la facilité de changement d'une machine pour gérer différentes tailles de sachets ou différents produits sont des facteurs clés qui influencent le TRS (taux de rendement global). Une machine à grande vitesse dont le changement prend 4 heures peut avoir une efficacité globale inférieure pour une production multi-produits en petites séries qu'une machine légèrement plus lente dont le changement prend seulement 30 minutes.

  ●  Maintenance et support fabricant : La disponibilité des pièces de rechange, la réactivité du support technique et un plan complet de maintenance préventive déterminent la stabilité opérationnelle à long terme des équipements. La valeur d'une machine se mesure par sa disponibilité. Choisir un fabricant réputé disposant d'un réseau de service solide est une mesure importante de gestion des risques.

En fin de compte, il n’existe pas de machine « idéale » universelle. uniquement la machine « la plus adaptée » qui correspond parfaitement à votre produit, à votre rendement, à vos coûts de main-d’œuvre et à votre stratégie commerciale à long terme. Le processus de sélection est essentiellement une évaluation complète des risques et un alignement stratégique, exigeant du décideur qu’il agisse en tant que stratège des opérations, et pas seulement en tant qu’agent d’approvisionnement.

Chapitre 5 : Conclusion : du processus technique à l'avantage stratégique

Nous avons exploré systématiquement toutes les facettes de la technologie de remplissage des sachets à bec verseur : de la science fondamentale des matériaux d'emballage et des deux méthodologies de remplissage de base à l'anatomie précise des machines de remplissage modernes et au cadre de sélection stratégique.

Les principaux points à retenir peuvent être résumés comme suit :

1. Relation symbiotique : Le sachet et la machine de remplissage forment un système symbiotique ; le matériau et la structure du sachet dictent dès le départ les exigences techniques de la machine.

2. Choix stratégique : Le choix entre les deux philosophies de remplissage (par le bec verseur ou par l'ouverture du sachet) est une décision stratégique qui a un impact sur l'efficacité de la ligne, la flexibilité et l'accent mis sur le contrôle qualité.

3. Profondeur technique : « L’automatisation » n’est pas monolithique ; sa véritable valeur réside dans les technologies spécifiques des sous-systèmes, telles que le contrôle d’asservissement et le dosage de précision.

4. Investissement stratégique : La sélection d’un équipement de remplissage est un investissement lié au coût total de possession (TCO) et à l’alignement stratégique de l’entreprise, et non une dépense financière ponctuelle.

Dans la concurrence féroce de la fabrication moderne, maîtriser le processus de remplissage signifie garantir la sécurité des produits, prolonger la durée de conservation, minimiser les déchets et, en fin de compte, défendre une réputation de marque durement gagnée dans l'esprit des consommateurs.

Choisir la bonne remplisseuse de sachets à bec verseur pour jus ou tout autre type d'équipement de remplissage de sachets à bec verseur est une décision complexe aux implications considérables. Pour garantir que votre investissement en équipement soit parfaitement adapté aux caractéristiques de votre produit, à vos objectifs de production et à votre stratégie de croissance, il est essentiel de collaborer avec des experts maîtrisant parfaitement les subtilités techniques.

Nous vous invitons à contacter l'équipe d'ingénierie au SFXB (XueBa) pour une évaluation complète de vos besoins en matière d’emballage et pour explorer une solution d’automatisation personnalisée conçue pour stimuler la croissance de votre entreprise.
